氣相二氧化硅在高分子工業(yè)中的應用
?

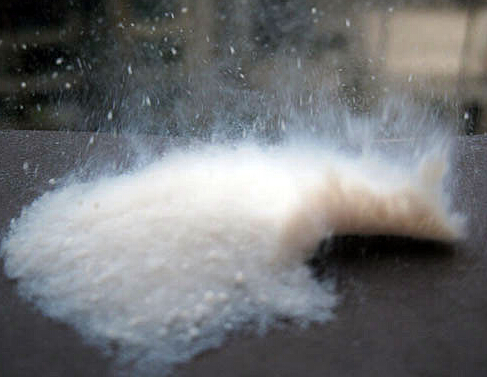

一 在橡膠中的應用
未經(jīng)補強的硅橡膠，其強度一般只有03MPa，幾乎不能使用。要達到實際應用的水平，必須對其進行填充改性。在常見的無機粉體填料(碳酸鈣、沉淀法二氧化硅等)中，效果最好的是氣相二氧化硅。當添加氣相二氧化硅之后其強度最高可提高40倍，屈服點模量可提高10倍左右，伸長率、蠕變性能也能得到十分顯著的改善。
氣相二氧化硅能大幅度提高膠料的物理機械性能、減少腔料滯后、降低輪胎的滾動阻力而又不損失抗?jié)窕阅芏艿綇V泛關注，因此在硅橡膠外的其它有機橡膠中的廈用也越來越廣，其樸強效果完全達到了炭黑的水平，且又克服r炭黑的黑色污染，可廣泛用于彩色高檔橡膠制品。
二 在塑料中的應用
利用氣相二氧化硅高強度、高流動性和小尺寸效應，可提高塑料制品的致密性、光潔度和耐磨性能。若通過適當?shù)谋砻娓男裕瑒t可以達到對塑料同時增強增韌的目的。將氣相法白炭黑添加到聚乙烯中，通過特殊的方法，可使二氧化硅在基體中分散均勻，制得高耐磨、高硬度的聚乙烯復臺材料。
在環(huán)氧樹脂中添加氣相=氧化硅可明娃改善其脆性．可以克服彈性體增韌而致的材料剛性和強度降低的缺陷，達到增強增韌的目的。當添加量為3卅％時．可使復合體系沖擊強度提高40％，拉伸強度等提高2l％。若通過偶聯(lián)劑對納米二氧化硅進行改性，則可使其沖擊韌性提高124％，拉伸性能提高30％，另外，也使制品的硬度、耐磨、耐溫和絕緣等性能得到提高。
三 在涂料中的應用
我國是涂料生產(chǎn)和消費大國，但當前涂料普遍存在懸浮穩(wěn)定性、觸變性、耐候性、耐洗刷性等性能較差的問題，致使每年要進口大量的高檔涂料。在涂料中如人少許氣相法白攪黑，可提供防結塊、防流掛、乳化性、消光性、懸浮、增稠和觸變等功能。
在銅系復合導電體系中，導電粒子懸浮并分散于基料樹脂中，由于二者相對質量的差異(銅為8．9，樹脂為I．1)、表面性質的差異，使導電粒子常趨于沉淀狀態(tài)。特別是在存儲的期間，金屬粒子往往會絮凝而沉積在窯器的底部產(chǎn)生沉淀，嚴重時團聚成難以分散的硬塊，導致產(chǎn)品的報廢，因此必須加入防沉劑存放。
涂料中的消光劑是能改變涂膜表面光學性能的助劑、這種助劑能在薄膜的表面產(chǎn)生預期的微粗糙度，使涂膜的光澤性降低。氣相二氧化硅是最主要的無機消光劑，在木器涂料、高固份涂料、酸催化涂料、建筑涂料、電沉積涂料、織物涂料、軍器涂料、乙烯涂料、墻紙涂料中有廣泛的應用。
